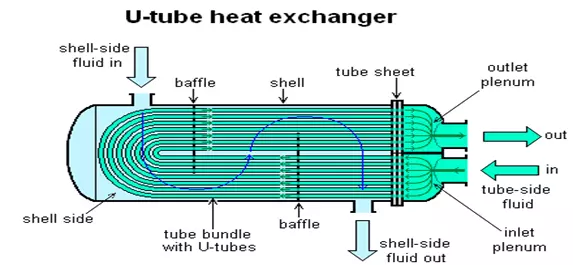

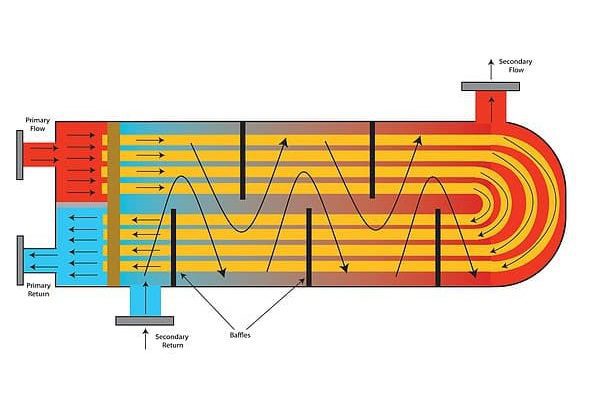

افقی آن، عمل می‌کند و فرقی در نوع عملکرد آن‌ها وجود ندارد. در واقع آب معمولی وارد منبع شده و در مجاورت آب گرم داخل کویل قرار می‌گیرد و این تبادل حرارت موجب گرم شدن آب مورد نیاز می‌شود. در محیط‌های موتورخانه که با محدودیت فضا روبرو هستند، از منبع کویل دار افقی به جای منبع کویل دار عمودی استفاده می‌شود و برای قرار گیری منبع کویلی نیاز به پایه یا کف سازی وجود دارد. منبع کویل دار افقی/عمودی برای ذخیره و تأمین آب گرم بهداشتی در تاسیسات ساختمانهای مسکونی، اداری و سایر مکان‌ها به کار می‌رود. برای انتخاب مناسب منبع کویل دار، مقدار ۱۰۰ الی ۱۵۰ لیتر حجم ذخیره آب برای هر واحد مسکونی در نظر گرفته می‌شود. گرمایش آب به صورت غیرمستقیم از طریق آب گرم یا بخاری که از دیگ آبگرم یا بویلر بخار به دست می‌آید، صورت می‌گیرد. آب گرم یا بخار خروجی از بویلر، در داخل کویل حرارتی U شکل حرکت می‌کند و پس از تبادل حرارت با دیواره تیوپهای کویل به داخل دیگ بازمی‌گردد. این فرآیند تبادل حرارت منجر به گرم شدن لوله‌های مسی در نهایت منبع کویل می‌شود و آب سرد داخل منبع کویل نیز گرم می‌شود. از نظر مراحل ساخت، منبع کویل دار نسبت به دیگر دستگاه‌های تولید کننده آبگرم بهداشتی دارای مزایایی است. این امکانات شامل تعبیه دریچه بازدید، امکان جوشکاری و پوشش رنگ از داخل منبع می‌باشند که به علاوه افزایش عمر دستگاه، فشار کاری بیشتر را فراهم می‌کنند. همچنین، با امکان رسوب زدایی کویل حرارتی، از کاهش راندمان دستگاه جلوگیری می‌شود و این منبع نسبت به منابع دو جداره، قابلیت سرویس و نگهداری بیشتری دارد. همچنین، این منبع قابلیت استفاده از گرمایش توسط آبگرمکن خورشیدی را نیز داراست. یکی از موضوعاتی که همیشه مورد نگرانی قرار می گیرد، جنس بدنه و بخش داخلی منبع کویل دار است. معمولاً منابع کویل دار چه در سبک عمودی و چه افقی از نظر جنس مخزن شرایط متفاوتی دارند. منابع کویل دار از دو جنس ورق گالوانیزه گرم و یا ورق فولادی سیاه تولید شده اند. در صورتی که از ورق فولادی سیاه برای آن استفاده شده باشد محصول عمر بیشتری خواهد داشت و از زنگ زدگی و خوردگی آن جلوگیری می شود.
